THK板式有限运动导轨

鑫嘉晟泰3个月前 (08-21)产品中心125

产品概述

在工业自动化与机械设备领域,直线导轨作为关键的运动导向部件,其性能与成本直接影响到整体设备的竞争力。THK,作为传动元件行业的佼佼者,凭借其深厚的技术积累和敏锐的市场洞察力,推出了板式有限运动导轨这一经济实用的产品。该产品以钢板为基材,根据精密滚压成型工艺制造而成,不仅成本低廉,而且结构紧凑、安装便捷,为各种应用场合提供了可靠的直线导向应用方案。




特点

  1. 价格低廉:相比其他高端直线导轨产品,THK板式有限运动导轨采用钢板滚压成型工艺,大幅降低了生产成本,使得产品价格更为亲民,降低了用户的采购成本。

  2. 结构紧凑:产品薄而小巧,占用空间小,便于在有限的空间内灵活布局。这种紧凑的结构设计不仅提高了设备的集成度,还有助于减轻整体重量,提升设备运行的能效比。

  3. 安装便捷:由于产品体积小、重量轻,且接口设计合理,用户无需复杂的工具和专业知识即可完成安装工作。这不仅节省了安装时间,还降低了对安装人员的技术要求。

  4. 稳定可靠:虽然价格低廉,但THK板式有限运动导轨在制造过程中严格控制质量,确保产品具有稳定的导向性能和较长的使用寿命。其滚压成型的导轨面光滑平整,减少了运动过程中的摩擦和磨损。

  5. 适应性强:该产品适用于多种应用场合,无论是轻型自动化设备还是简单的线性移动装置,都能找到合适的板式有限运动导轨型号进行匹配。这种广泛的适用性使得THK板式有限运动导轨在市场上具有较高的竞争力。

工作原理

THK板式有限运动导轨的工作原理基于滚动摩擦机制。当滑块在导轨上移动时,内部的滚珠或滚柱在导轨与滑块之间滚动,从而实现直线导向功能。这种滚动摩擦方式相比滑动摩擦具有更低的摩擦系数和更少的能量损失,使得导轨系统能够好效率、平稳地运行。

具体来说,当外部驱动力作用于滑块时,滑块内的滚珠或滚柱开始沿导轨面滚动并带动滑块移动。滚珠或滚柱与导轨面之间的接触面积小且分布均匀,有助于分散应力并减少磨损。与此同时,滚珠或滚柱的滚动运动使得摩擦力大大降低,提高了传动效率和使用寿命。

常见型号大全

THK板式有限运动导轨提供了多种规格和型号以满足不同应用场合的需求。尽管无法一一列举所有型号,但我们可以根据一般应用场景来概述其常见型号大全的特点:

  • 标准型:适用于一般自动化设备中的直线导向需求。具有经济实用、性能稳定的特点。

  • 紧凑型:特别为空间受限的应用场合设计,体积更小、重量更轻。便于在狭小空间内灵活布局。

  • 重载型:虽然整体结构紧凑,但根据优化设计和材料选择提高了承载能力。适用于需要承受较大负载的场合。


单滑动型板式有限运动导轨


轻负荷用 FBL27S型

这是更紧凑的滑道。轨道长度 200~500mm行程 135~371mm

轻负荷用 FBL27S-P14型

收纳时可按一定值以上的力量解锁和抽出内部轨道的FBL27S型。轨道长度 200~550mm行程 116~407mm

轻负荷用 FBL35S型

单滑动的基本型号。轨道长度 305~711mm行程 229~5081mm


轻负荷用 FBL35M型

这是FBL35S的内部轨道抽出型。本规格在滑道全开时,因磨擦阻力而停止;用力拉动后可以抽出。轨道长度 305~711mm行程 229~508mm

轻负荷用 FBL35J型

这是安装了在将内部轨道插入FBL35M时起着导向作用的导球的型号。轨道长度 305~711mm行程 229~508mm

轻负荷用 FBL35S-P13型

这是FBL35S的内部轨道抽出型。根据解除安装于内部轨道的断开弹簧的操作,可以抽出内部轨道。收纳时可根据手动解除断开弹簧的锁定状态。轨道长度 305~711mm行程 224~493mm


轻负荷用 FBL35S-P14型

这是FBL35S型的内部轨道抽出型。根据解除安装于内部轨道的自动缓解断开弹簧的操作,可以抽出内部轨道;收纳时,根据在收纳方向上施加一定压力以上的力量,可以自动解除锁定状态。

轻负荷用 FBL35B型

这是采用FBL35M型的制动停止型、可安装于移动物体底面使用的型号。轨道长度 324~679mm行程 216~495mm



轻负荷用 FBL27S型图纸与型号


公称型号轨道长度
L
(±0.8)
行程
长度
S
(±3)
容许负荷
N/組
详细规格CAD尺寸图
mmmm
FBL27S+200L200135260
FBL27S+250L250185240
FBL27S+300L300222240
FBL27S+350L350260230
FBL27S+400L400297210
FBL27S+450L450334200
FBL27S+500L500371180

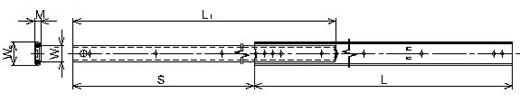

轻负荷用 FBL27S-P14型图纸与型号

公称型号轨道长度
L
(±0.8)
行程
长度
S
(±3)
容许负荷
N/組
详细规格CAD尺寸图
mmmm
FBL27S-P14+200L200116260
FBL27S-P14+250L250152240
FBL27S-P14+300L300202240
FBL27S-P14+350L350251230
FBL27S-P14+400L400297210
FBL27S-P14+450L450332210
FBL27S-P14+500L500371200
FBL27S-P14+550L550407180

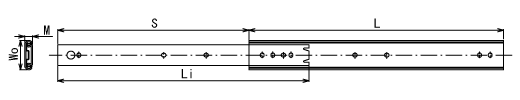

轻负荷用 FBL35S型图纸与型号

公称型号轨道长度
L
(±0.8)
行程
长度
S
(±3)
容许负荷
N/組
详细规格CAD尺寸图
mmmm
FBL35S+305L305229490
FBL35S+356L356279400
FBL35S+406L406305390
FBL35S+457L457330380
FBL35S+508L508381330
FBL35S+559L559406320
FBL35S+610L610432310
FBL35S+660L660483280
FBL35S+711L711508270

轻负荷用 FBL35M型图纸和型号

公称型号轨道长度
L
(±0.8)
行程
长度
S
(±3)
容许负荷
N/組
详细规格CAD尺寸图
mmmm
FBL35M+305L305229490
FBL35M+356L356279400
FBL35M+406L406305390
FBL35M+457L457330380
FBL35M+508L508381330
FBL35M+559L559406320
FBL35M+610L610432310
FBL35M+660L660483280
FBL35M+711L711508270

应用领域

THK板式有限运动导轨凭借其价格低廉、结构紧凑、安装便捷等优势在多个领域中得到了广泛应用:

  1. 自动化设备:在自动化生产线、机器人手臂等自动化设备中,板式有限运动导轨为各种执行元件提供了可靠的直线导向支持。

  2. 轻工机械:在包装机械、印刷机械等轻工机械中,该产品以其经济性和适用性受到了用户的青睐。

  3. 教学实验设备:在高校实验室、技能培训中心等场合下,板式有限运动导轨作为教学实验设备的一部分,帮助学生了解直线导轨的工作原理和应用方法。

  4. DIY与爱好者项目:由于其价格低廉且易于获取,THK板式有限运动导轨也成为了许多DIY爱好者和创客项目中的热门选择。

售后服务

THK深知售后服务对于客户的重要性,结果建立了完善的售后服务体系以确保客户在使用过程中能够得到及时、专业的技术支持和应用方案。

THK的售后服务团队由经验丰富的技术人员组成,他们不仅具备扎实的专业知识还具备丰富的实践经验。无论是产品选型、安装调试还是故障排查等方面的问题,技术团队都能提供及时、准确的解答和建议。除此以外,THK还为客户提供详尽的产品使用说明书和维护手册帮助客户更好地了解和使用产品并延长其使用寿命。

为了提升售后服务效率和质量,THK建立了快速响应机制。当客户遇到问题时可以根据电话、邮件、在线聊天等多种方式与公司取得联系并得到迅速处理。与此同时THK还注重收集客户反馈和服务评价以不断改进和优化服务流程提升客户满意度和忠诚度。

常见问题

Q1:THK板式有限运动导轨相比其他高端直线导轨有哪些优势?

A:THK板式有限运动导轨相比其他高端直线导轨的主要优势在于价格低廉和结构紧凑。它采用钢板滚压成型工艺制造而成,不仅降低了生产成本使得产品价格更为亲民;而且结构紧凑、安装便捷适合在空间受限的场合下使用。除此以外该产品还具有稳定可靠的导向性能和较长的使用寿命能够满足一般应用场合的需求。

Q2:如何选择合适的THK板式有限运动导轨型号?

A:选择合适的THK板式有限运动导轨型号时需要考虑应用场合的导向需求、负载能力以及安装空间等因素。用户应根据实际工况确定所需的导向精度和负载要求并综合考虑产品的性价比以选择合适的型号和规格。与此同时还需要关注产品的安装便捷性和维护成本以确保系统的长期稳定运行。

Q3:如何保养THK板式有限运动导轨以延长其使用寿命?

A:为了延长THK板式有限运动导轨的使用寿命用户需要定期进行保养工作。具体包括保持导轨面的清洁避免杂质进入导轨与滑块之间;定期检查滑块和导轨面的磨损情况并及时更换损坏部件;按照产品说明书要求定期润滑以减少摩擦和磨损等。根据合理的保养措施可以显著提高板式有限运动导轨的使用寿命和性能表现。
